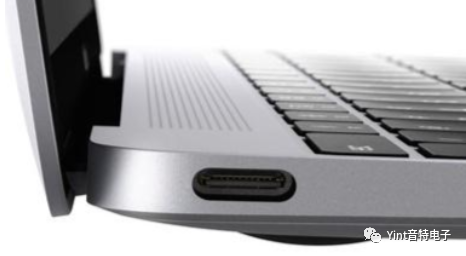

國際電工技術委員會(IEC)希望多用途的USB Type-C線纜可以在減少資源浪費的同時、為消費者帶來更大的便利，如今Type-C 已經被廣泛使用，它具有非常高的適用性和便捷性，特點很多，列舉二條：
音特電子研究院分析相關數據發現，隨著數碼及工業市場的高速發展；市場上的Type-C接口的規范性越來越差；出現了很多整機產品不穩定的現象，同Type-C的品質和不規范有關；
2019年6月份提出解決PD問題課題，經過1年半時間，終于得到重大突破！
| D+/D- pair attenuation D+/D- 衰減 |
≧-1.02dB@50MHz ≧-1.43dB@100MHz ≧-2.40dB@200MHz ≧-4.35dB@400MHz |
≧-1.02dB@50MHz ≧-1.43dB@100MHz ≧-2.40dB@200MHz ≧-4.35dB@400MHz |
EIA-364-101 |
| Coupling between VBus and differential USB D+/D- | ≦-40dBfor 0.3MHz| NA |
EIA-364-90 |
|
本次我司專利突破解決方案為：PD的EMC問題解決方案和產品思路！
解決方案聯系：
sales@yxgc.net ; tech@yxgc.net 或微信搜公眾號：音特電子
延伸知識：針對USB Type-C相應的EMC保護策略，首先針對USB Type-C型線纜和連接器規范進行簡要的敘述，以便對于接口保護闡述。

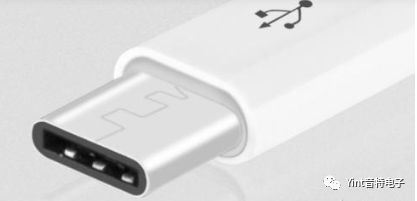

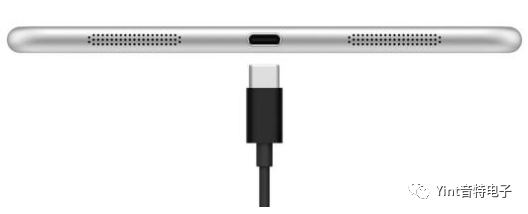

它定義了一個厚度為3mm新式插座，一個厚度為2.4mm可正反轉插頭的線纜。
USB Type-C 型規范要求通過線纜進行電子方式進行辨識，用于向主機和器件上的 Type-C 型端口報告它們的功能。通過將控制器芯片嵌入到線纜一端或兩端上的插頭內可以實現電子標記。該控制器芯片的關鍵要求為低成本、底面積小、低功耗，并且必須擁有全套解決方案和靈活的固件更新程序。
| 序號 | 傳統缺點 | Type-C優點 |
| 1 |
使用了尺寸較大的連接器，違反了細小的工業設計原則（插座高度：A = 4.5 mm；B = 10.4 mm） |
插頭高度為2.4 mm的細小工業設計 |
| 2 | 要求固定的插頭和線纜方向 | 支持插頭和線纜的正反插 |
| 3 | 只傳輸USB信號和VBUS（僅為5 V） | 可以在同一個連接器上傳輸USB信號和備用模式信號（如PCIe或DisplayPort信號） |
| 4 | 電源供應實現非常復雜并且成本高，另外功率被限制為7.5 W | 能夠實現低成本同時高達100 W的電源供應 |

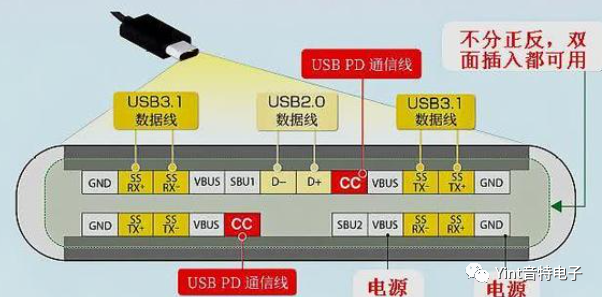

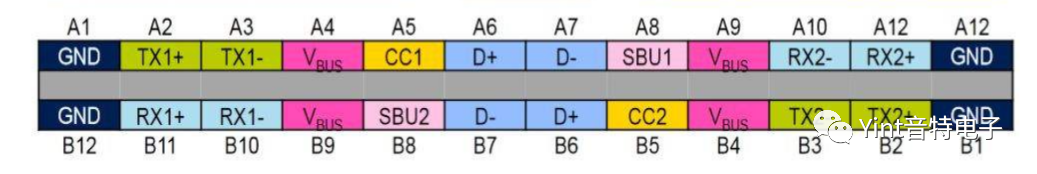

插座信號傳送 USB 3.1 （TX和 RX對）和 USB 2.0 （D+和 D−）數據總線、USB電源（VBUS）、接地（GND）、配置通道信號（CC1 和 CC2）以及兩個邊帶使用（SBU）信號引腳。該布局中的兩組 USB 數據總線信號位置支持 USB 信號映射。該操作完全獨立于插座中插頭的方向。
USB Type-C 型插頭信號。只有一個 CC 引腳通過該線纜被連接，用于確定信號方向；另一個 CC 引腳則作為VCONN，用于為 USB Type-C型插頭中的電子設備供電。
