什么是碳化硅的離子注入?選擇性摻雜技術又是講什么?
來源:音特電子 發布日期:2023-06-18 瀏覽次數:4196次
分享:

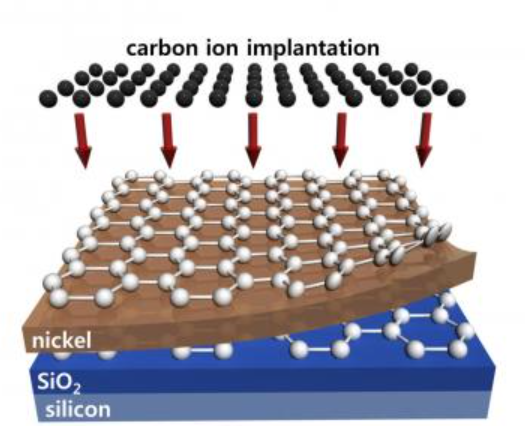

碳化硅的離子注入是一種技術,用于在碳化硅材料中引入特定的雜質原子。離子注入通常通過高能離子束將所需的摻雜物注入到碳化硅晶體中。

離子注入過程包括以下步驟:
1. 選擇要注入的目標雜質原子,通常是硼(B)、氮(N)或磷(P)等。
2. 準備碳化硅襯底和膜層,以便承載和保護離子注入過程。
3. 使用離子注入機將高能離子束引入碳化硅材料。離子束會穿過膜層并注入到碳化硅晶體中。
4. 注入完成后,通過其他工藝步驟如退火、清洗和形成電極等,將離子注入后的材料轉化為功能設備。

選擇性摻雜技術是一種控制離子注入過程的方法。它是利用光刻和膜層技術,在制造過程中精確地定義和控制離子注入區域。通過在特定區域涂覆光刻膠,并進行暴光和顯影等步驟,可以在目標區域創建掩膜。此掩膜可以防止離子從被保護的區域進入材料中,實現選擇性摻雜。選擇性摻雜技術可用于在碳化硅材料中形成特定的摻雜區域,從而優化材料的電子特性和器件性能。

總而言之,碳化硅的離子注入是一種在材料中引入特定的雜質原子的技術,而選擇性摻雜技術是一種控制離子注入過程的方法,通過掩膜技術實現在特定區域實現摻雜,以優化碳化硅材料的性能。
