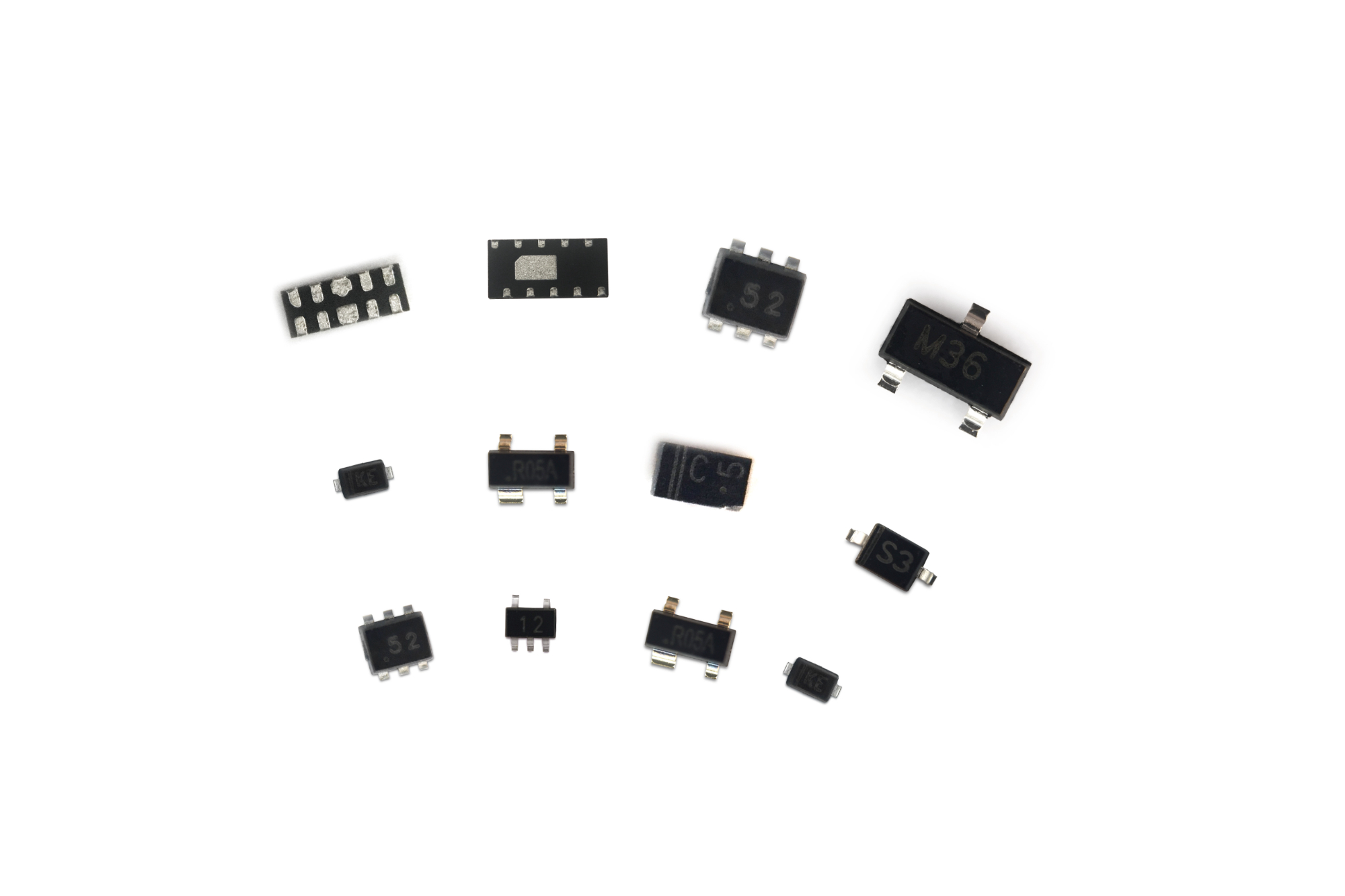

芯片摻雜工藝是二者最核心的底層差異，直接決定了器件的擊穿特性、響應速度、導通能力等關鍵參數，本質是通過調整摻雜元素（如 P 型硼、N 型磷）的濃度、分布區域、結深
| 對比維度 |
ESD 靜電保護二極管 |
普通整流二極管（以硅整流管為例） |
| 核心摻雜目標 |
實現快速、可控的擊穿，且擊穿后不損壞（多次防護） |
實現單向導通，降低正向導通壓降、提升反向耐壓 |
| 摻雜濃度與分布 |
- 低濃度、均勻摻雜：PN 結區域（耗盡層）更寬，反向擊穿時電場分布更均勻，避免局部過熱
- “軟擊穿” 設計：通過調整摻雜梯度（如采用弱 P 型 / 弱 N 型過渡層），使反向擊穿曲線呈 “緩降型”（而非陡峭的硬擊穿），擊穿后電流增大時電壓波動小，避免瞬間高壓損壞后端電路
- 部分類型（如 TVS 二極管，ESD 二極管的核心分支）會引入深能級摻雜陷阱，加速載流子復合，提升響應速度（可達 ps 級） |
高濃度、非均勻摻雜：
1. 正向導通區（P+、N + 層）：高濃度摻雜（如 P + 層硼濃度 10¹?-10²? cm?³），降低正向導通電阻和壓降（硅管通常 0.7V 左右）
2. 反向耐壓區（中間 N?基區）：低濃度摻雜，增加結深（通常幾十微米），提升反向擊穿電壓（如 1N4007 反向耐壓 1000V）
- “硬擊穿” 設計：反向擊穿曲線陡峭，擊穿后電流驟增，若超過額定功率會直接燒毀（不可恢復），因此設計上需避免工作在擊穿區 |
| PN 結結構 |
多采用平面結或溝槽結，結面積較大（提升浪涌電流耐受能力），且結邊緣做 “圓角鈍化處理”（減少電場集中，避免局部擊穿失效） |
多采用臺面結或擴散結，結面積根據電流需求設計（小電流管結面積小，大電流管結面積大），重點優化正向導通的載流子遷移效率 |
| 襯底與外延層設計 |
部分高性能 ESD 二極管采用外延層（Epitaxial Layer）結構，通過外延層精確控制摻雜濃度，實現更穩定的擊穿電壓和更快的響應速度 |
普通整流管多采用單晶襯底直接摻雜（如 N 型襯底上擴散 P 型層），工藝相對簡單，成本較低，滿足常規整流需求即可 |
二者的功能差異是底層工藝差異的直接體現，ESD 二極管的核心是 “防護”，普通整流二極管的核心是 “能量轉換”，功能定位完全不同
ESD 二極管的本質是 可控的過壓泄放器件，工作在反向擊穿區（但設計為可重復擊穿，不損壞），核心功能是：當電路中出現超過額定電壓的靜電脈沖（如人體靜電、機器靜電，電壓通常幾千伏至幾萬伏，電流幾十安至幾百安，但持續時間極短，通常 ns 級）時，二極管迅速擊穿，將靜電電流通過自身泄放到地，同時將被保護電路的電壓鉗位在安全范圍內（即二極管的擊穿電壓），避免靜電脈沖損壞后端敏感芯片（如 IC、CPU、傳感器等）
其功能關鍵點：
- 響應速度極快：需在靜電脈沖的 “上升沿”（通常 ns 級）內完成擊穿，否則后端芯片已被損壞，典型響應時間為 1-100ps
- 擊穿電壓精準：擊穿電壓需略高于被保護電路的正常工作電壓（如 5V 電路選 6.8V 擊穿的 ESD 管），既不影響正常工作，又能在過壓時及時防護
- 浪涌耐受能力強：需承受短時間的大電流（如 IEC 61000-4-2 標準要求的 ±8kV 接觸放電、±15kV 空氣放電），且擊穿后自身不燒毀（可重復使用）
- 正向特性無要求：正向導通僅作為 “備用泄放路徑”，通常不關注正向壓降，部分 ESD 管甚至設計為 “雙向防護”（對稱的 PN 結結構），可防護正負雙向靜電脈沖
其功能關鍵點：
- 單向導電性：正向導通時電阻極小（壓降 0.7V 左右，硅管），反向截止時電阻極大（漏電流極小，通常 nA 級），這是整流的核心基礎；
- 正向導通壓降低：降低導通時的能量損耗（如大功率整流場景，壓降每降低 0.1V，損耗可減少 10% 以上）；
- 反向耐壓高：需承受交流電的峰值電壓（如 220V AC 的峰值約 311V，因此整流管反向耐壓需≥400V，如 1N4007 耐壓 1000V），且反向截止時不能擊穿（擊穿即損壞，不可恢復）；
- 響應速度無高要求：常規工頻整流（50/60Hz）對響應速度無要求（ms 級即可），即使高頻整流（如開關電源，kHz-MHz 級），響應速度也僅需 μs 級（遠慢于 ESD 管的 ps 級）
ESD 二極管的應用場景核心是 “有靜電風險、且電路對過壓敏感” 的場景，主要用于保護各類半導體芯片，典型場景包括：
- 消費電子：手機、電腦、平板的 USB 接口、HDMI 接口、耳機接口（人體接觸時易帶入靜電），保護內部的 CPU、基帶芯片、傳感器；
- 工業電子：工業控制模塊（如 PLC、傳感器）的信號接口，防止車間機器靜電或人員操作靜電損壞控制芯片
- 汽車電子：車載 USB、CAN 總線接口、雷達傳感器，防止汽車行駛中摩擦靜電或維修時的靜電損壞車載 ECU
- 通信設備：路由器、交換機的網口（RJ45）、光模塊接口，防止網線傳輸中的靜電或插拔時的靜電損壞通信芯片
應用原則：需與被保護電路 “并聯”（一端接被保護線，一端接地），確保靜電脈沖能通過 ESD 管泄放，而非流經后端芯片
普通整流二極管的應用場景核心是 “需要實現電流單向流動或 AC-DC 轉換” 的場景，主要用于能量轉換或電路保護（非靜電防護），典型場景包括：
- 電源電路：
- 工頻整流（如充電器、電源適配器）：將 220V AC 通過 “整流橋”（4 個整流二極管組成）轉換為脈動 DC，再經電容濾波后得到平滑 DC
- 開關電源：高頻整流（如 100kHz 以上），將開關管輸出的高頻交流電整流為 DC，供負載使用（如電腦電源、LED 驅動電源）
- 電路保護：
- 電源反接保護：串聯在電源正極與負載之間，若電源反接，二極管反向截止，阻斷反向電流，保護負載（如充電寶、小家電）
- 續流保護：并聯在電感負載（如繼電器線圈、電機）兩端，當電感斷電時，釋放電感存儲的能量（避免反向高壓擊穿開關管）
- 信號電路：
- 信號整流：如 AM 收音機的檢波電路，將調幅信號（AC）整流為音頻信號（DC 脈動信號）
- 單向信號傳輸：如在數字電路中阻斷反向信號串擾，確保信號僅沿一個方向傳輸
-
