等離子體形成的基本原理?
來源:音特電子 發布日期:2023-06-18 瀏覽次數:6747次
分享:

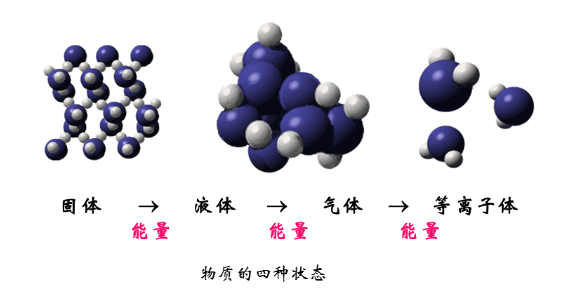

等離子體形成的基本原理涉及到物質被加熱至足夠高溫度以使其電離,將電子從原子或分子中解離出來形成自由電子和帶正電的離子。以下是等離子體形成的主要步驟:

1. 加熱:物質被加熱到足夠高的溫度。高溫可以通過電擊、高能光或熱能等形式提供。

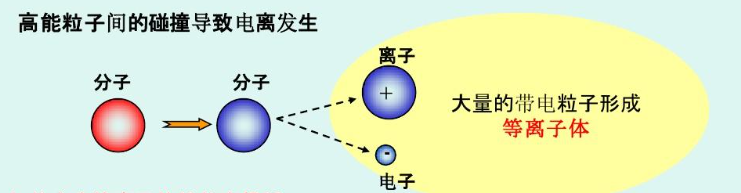

2. 離子化:高溫使物質的原子或分子獲得足夠的能量,引發電離現象。在這個過程中,束縛在原子或分子中的電子被解離出來,形成自由電子和帶正電的離子。

3. 電中性:在等離子體中,電子和離子以及中性原子之間存在著相互碰撞和相互作用,保持了整體的電中性。

4. 自持和結構:等離子體具有自持性,即電子和離子在電場的作用下自由運動,而不需要外部驅動力。等離子體形成后,可以形成各種不同的結構,如等離子體云團、等離子體束等,這些結構在等離子體物理學和應用中起著重要的作用。

等離子體在自然界和實驗室中都存在,例如太陽等離子體、火焰等離子體、放電等離子體等。由于其獨特的物理性質,等離子體在等離子體物理、核聚變研究、半導體制造、照明、等離子體處理以及等離子體醫學等領域具有廣泛的應用。

高密度等離子云團(High-density plasma cloud)是指具有高電子密度和離子密度的等離子體區域。利用高密度等離子云團的主要目的是進行等離子體物理研究和應用,其中一些典型的用途包括:

1. 物理研究:高密度等離子云團可以用于研究等離子體的物理性質和行為,如等離子體中的電子和離子相互作用、粒子加熱和輸運、等離子體波動等。這些研究對于理解等離子體物理學的基本原理以及開發新的等離子體應用具有重要意義。

2. 等離子體加工:高密度等離子云團可以用于等離子體加工,例如等離子體刻蝕、等離子體沉積和等離子體聚合等。等離子體加工是一種常用的材料加工技術,可以在微納米尺度上進行精確的控制,用于制備微電子器件、光學器件、生物芯片等。

3. 聚變研究:高密度等離子云團對于研究核聚變也很重要。在核聚變實驗中,需要將氫等離子體加熱至高溫并保持高密度,以實現核聚變反應。高密度等離子云團的產生可以提供核聚變反應所需的條件,為研究和開發核聚變技術提供基礎。

總之,利用高密度等離子云團可以進行等離子體物理研究、等離子體加工和核聚變研究等領域的實驗和應用,推動等離子體科學和技術的發展。

在隧道爆破中,金屬的等離子云團可以形成電位差。這是因為在爆炸或高電流過程中,大量電荷在金屬中移動會導致電位差的產生。

電位差可能引發電弧放電,產生火花,造成燃燒和爆炸的風險。為了解決這個問題,一些措施可以采取:

1. 接地:通過將金屬等離子云團與地面連接,可以將電荷釋放到地面,減小電位差的產生。接地可以通過引入導電材料連接到地線或使用專門設計的接地裝置來實現。

2. 屏蔽和隔離:使用絕緣材料對金屬等離子云團進行屏蔽和隔離,使其與其他物體和環境隔離開來,減少電位差的傳播和放電風險。

3. 電力管理:在隧道爆破中,合理管理電源供應和電流流向也可以減小電位差。例如,控制電流的大小和方向,確保電荷均勻分布。

這些措施有助于減小金屬等離子云團形成的電位差,降低火花和電弧放電的風險,確保隧道爆破過程的安全性。在實際應用中,需要根據具體情況綜合考慮采取適當的防護措施。
