第一問. 如何根據電路的最大浪涌電流計算共模電感的飽和裕量？

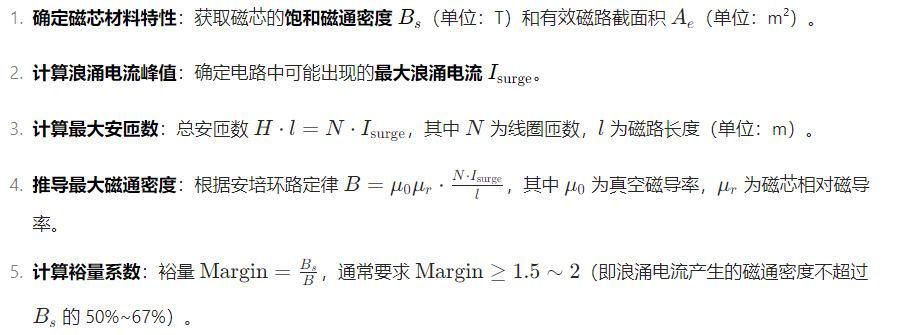

答：共模電感的飽和裕量是確保其在浪涌電流下不進入磁飽和的關鍵參數。計算步驟如下：
關鍵邏輯：差模電流在共模電感中產生的磁通相互抵消，通常不導致飽和；而共模浪涌電流會疊加磁通，可能使磁芯飽和。裕量需通過磁芯材質選型和增加線圈匝數或磁路截面積來實現
?
第二問. 不同磁芯材料的共模電感在1MHz 頻率下的典型阻抗值范圍是多少？
答：共模電感的阻抗值與其磁芯材料、尺寸、匝數及漏感設計密切相關。以下是典型材料在1MHz下的阻抗范圍：
錳鋅鐵氧體（MnZn Ferrite）：磁導率較高，低頻損耗低，適用于抑制低頻干擾
典型阻抗：約 10Ω ~ 1kΩ（電感量較高時阻抗更大）
鎳鋅鐵氧體（NiZn Ferrite）：初始磁導率較低，高頻損耗低，適用于高頻段抑制（如 1MHz~300MHz）
典型阻抗：可達 幾百Ω ~ 數 kΩ，高頻抑制能力更強
鐵粉芯（Powdered Iron）：磁導率較低，飽和特性好，適用于大電流應用，但高頻阻抗較低（通常在幾十 Ω 以下）
納米晶（Nanocrystalline）：兼具高磁導率和高頻特性，在 1MHz 時阻抗與優化設計的鐵氧體接近，但成本較高?
第三問. 共模電感的額定電壓與絕緣電阻有什么關聯？
答：額定電壓與絕緣電阻是安全性能的互補指標：
額定電壓：指電感能承受的長期工作電壓峰值（如線電壓或共模浪涌電壓），取決于繞組絕緣材料的耐電強度及爬電距離設計
絕緣電阻：衡量繞組與磁芯或外殼之間的絕緣隔離能力（單位：MΩ），反映材料老化或受潮風險
關聯邏輯：
高額定電壓需配合高絕緣電阻（如醫療或汽車應用要求≥100MΩ），以防止擊穿或漏電流超標
絕緣電阻測試通常使用：直流高壓源（如 500V/1000V 兆歐表）： 施加電壓并測量漏電流，確保滿足絕緣強度標準
標準依據：如 IEC 60664（電氣間隙與爬電距離）或 AEC-Q200（汽車級絕緣要求）明確規定兩者協同關系
第四問. 如何根據 PCB 布局空間反推共模電感的最大允許體積？
答：步驟如下：
第五問. 高溫環境下，共模電感的額定電流需要降額多少？降額曲線如何獲取？
答：降額比例與曲線獲取方法
第六問. 通信線路中共模電感的寄生電容為何需控制在10pF 以下？
答：?寄生電容（主要由繞組層間耦合及引腳分布引起）對高頻信號完整性危害顯著
高頻諧振風險：寄生電容 Cp與電感L形成 LC回路，自諧振頻率公式;若(Cp > 10pF)，可能使抑制頻段（如 1MHz~100MHz）內出現阻抗谷值，削弱濾波效果并導致信號反射或振蕩
帶寬劣化：寄生電容相當于并聯在電感兩端的高頻旁路，使高頻段共模阻抗過早下降，無法有效抑制通信頻段（如 USB 3.0 / 以太網的 GHz 級噪聲）
輻射干擾加劇：未被充分衰減的共模電流可能通過線纜輻射，違反 FCC/CISPR 輻射限值標準
時序惡化：高速信號（如 HDMI/PCIe）的邊沿速率極高，寄生 RC 延遲會導致碼間干擾（ISI）或誤碼率上升
第七問. 三相共模電感的各相電感值偏差應控制在百分之幾以內？
答：?典型要求為≤±5%，原因如下：平衡電流分配：三相系統中電感偏差過大會導致中性點偏移，產生環流或 EMI 抑制不均、標準依據：工業電源或電機驅動應用（如光伏逆變器）通常要求±3%~5%偏差，以確保對稱性濾波性能、實現方法：采用高精度繞線工藝（同步繞制三繞組）及一致性磁芯材料、出廠前通過自動化設備逐相測量電感并分選配對、風險提示：偏差超 10% 可能導致零序電流抑制失效或差模干擾殘留
第八問. 汽車級共模電感的 AEC-Q200 認證中，溫度循環測試的具體條件是什么？
答：AEC-Q200 對溫度循環的嚴格定義如下：標準循環條件：溫度范圍：通常為 -40°C ~ +125°C（部分測試擴展至 - 55°C~+150°C）；轉換速率：≤15°C/min 斜坡（避免熱應力沖擊）；駐留時間：高低溫端各保持30 分鐘～2 小時（驗證極端環境適應性）；循環次數：典型1000 次（驗證長期熱疲勞可靠性），測試目的：評估材料膨脹系數匹配性、焊點可靠性及磁芯穩定性，防止高低溫切換時開裂或性能漂移、其他階段：可能結合濕度循環（HAST 測試）或功率循環，全面覆蓋汽車環境挑戰?
第九問. 醫療設備用共模電感的漏電流限值是多少？如何測試？
答：漏電流限值通常為 ≤100μA ~ 1mA（依據應用類別）
測試方法：
限值依據：接觸患者設備（如監護儀）：要求≤100μA（患者漏電流 IEC 60601-1 標準）、非接觸設備：允許較高值（如≤1mA）但需符合安全隔離距離
測試方法：絕緣電阻測試：使用500V/1000V 直流兆歐表施加電壓，測量繞組與接地外殼間電阻，確保≥100MΩ（醫療級強制要求）、漏電流直接測量：在額定電壓下串聯微安表監測長期漏電流，重點檢查濕熱環境或老化后是否超標、耐壓測試：施加 1.5~2 倍額定電壓（如 AC 1500V/1 分鐘）并監測擊穿電流，確保絕緣結構無缺陷
失效模式：絕緣材料老化、焊點開裂或磁芯裂紋可能導致漏電流陡增，需通過加速壽命試驗（ALT）提前篩選
?
第十問. 共模電感的磁芯損耗在不同頻率下的占比有何差異？
答：磁芯損耗（鐵損）包含磁滯損耗與渦流損耗，占比隨頻率變化顯著
低頻段（<10kHz）：磁滯損耗主導（與磁滯回線面積及頻率成正比）
中頻段（10kHz~1MHz）：渦流損耗隨頻率平方增長，逐步成為主要部分（尤其在高電導率鐵氧體中）
高頻段（>1MHz）：鐵氧體磁芯：渦流損耗占主導，需低損耗材料（如 NiZn 鐵氧體優化配方）抑制溫升,納米晶/非晶合金：因磁導率高且電阻率低，渦流損耗增速更快，但總損耗仍可能低于鐵氧體在特定設計下；鐵粉芯：顆粒絕緣結構抑制渦流，損耗增長較緩，適用于高頻大電流場景
